[LAB] FA: Placa extractora HU-M28W

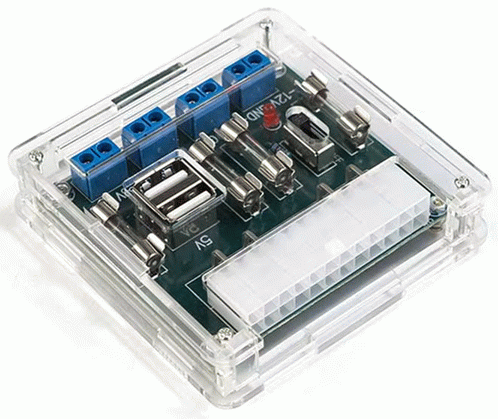

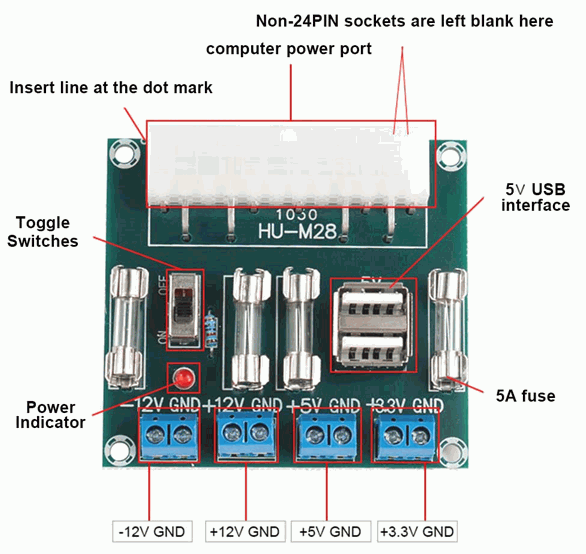

• La placa HU-M28W es muy adecuada para convertir una fuente ATX en un banco de alimentación de laboratorio: Contiene bornes para las líneas +12 V, +5 V, +3,3 V y −12 V, incluye fusibles por salida, interruptor general, LED indicador y 2 salidas USB.
• Para encender una fuente ATX hay que puentear PS_ON (verde, pin 16) con masa, función que realiza el interruptor integrado en la placa.
• Uso. Esta placa sirve para aprovechar una fuente ATX usada y obtener sus tensiones de una forma cómoda para probar circuitos o incluso analizar el rizado y estabilización de la fuente del PC en sus diferentes voltajes.
• Tiene la ventaja de poseer conectores USB para los aventureros que quieran cargar sus dispositivos móviles aquí o simplemente alimentar una placa de Arduino.
• Las corrientes entregadas dependerán de la fuente de PC conectada.

Suelen venderse diferentes modelos de carcasa para su protección y mejor aislamiento.

• La placa viene con 4 fusibles iguales de 250 V / 5 A, por lo que habrá que cambiarlos adecuadamente según las características de la FA para que protejan eficazmente la fuente.

Ejemplo

• Fuente Deer modelo DR-8460BTX. Su pegatina indica:

  AC INPUT	VOLTAGE 115/230 V		CURRENT 10A/6A			FREQUENCY 60/50 Hz
  MAX DC OUTPUT	+3.3V	+5V	+12V1	+12V2	-12V	+5VSB	BLK	GRN	GRY
  	22A	15A	14A	16A	0.3A	2.5A	COM	PS-ON	PG
  Combined power	130W		168W	192W	3.6W	12.5W	RETURN	REMOTE	POK
  	435W

  por lo que pondríamos fusibles como máximo de:

  • Salida de -12 V: 300 mA
  • Salida de +12 V: 14 A
  • Salida de 5 V: 15 A
  • Salida de 3.3 V: 22 A
• Como se ve en principio pueden conservarse todos los fusibles que trae menos el de la salida de -12V que habrá que poner uno de menos valor.
