[Astrofoto] Meade ETX-70 AT

Enlaces

1. Manual ETX-60AT/ETX-70AT
2. Análisis: telescopio Meade ETX-70 AT GoTo F:350mm f.5 y otras series
3. Telescopio Meade ETX 70AT

Características, Especificaciones, accesorios y contenido de la caja

• Año de producción: 2000
• Refractor acromático f/5 de 70 mm de abertura.
• Válido para uso terrestre y observación astronómica.
• Parasol para prevenir empañamiento y reflejos de luz sobre el objetivo.
• Diámetro: 70 mm.
• Distancia focal: 350 mm.
• Aumentos: 14x - 262.5x. (en realidad pasar de los 150x será difícil, pero ésto no es una potencia despreciable.)
• Montura altazimutal con horquilla (doble brazo) y sistema GoTo.
  • Trípode estable de aluminio regulable en altura, diseñado para trabajar en modo altazimutal, con soporte para accesorios.
• Mando de control Autostar #494, base de datos con 1400 objetos astronómicos.
  • Navegación celeste automática con sólo pulsar un botón (guía de menú en español).
• Incluye: Software astronómico. (ya obsoleto en 2023)
• Mochila de nylon para transportarlo cómodamente. (no os fiéis, reforzadla)
• Óptica. Con tres oculares (25, 12 y 4 mm), lente Barlow 3x y prisma inversor trasero a 45º.
  • Oculares tipo MA Ø 31.7 mm o sea 1.25“ de: 4mm, 12mm y 25mm.
  • Lente Barlow de 3 aumentos que permite triplicar la distancia focal del telescopio.
  • Prisma Amici, consigue reproducciones de la imagen rectas y no invertidas lateralmente. (para observación terrestre)
  • Espejo interno abatible, para observación cenital o salida trasera para uso terrestre o para acoplar una cámara réflex a foco primario.
• Alimentación. Compartimento de pilas interno (6 pilas 1,5v tipo AA o R6).
  • Funciona con pila de 9 volts, con transformador no incluido, aunque recomendamos utilizarlo con 6 pilas AA 1.5v, que no sean recargables de 1 2v o no llegará al voltaje requerido.

Enlaces

1. Manual Autostar 494
2. Guía para mandos Meade ETX Autostar #494 #497 I II III Audiostar
3. AUTOSTAR INFORMATION
4. AUTOSTAR FEEDBACK

• Meade ETX 70 with AutoStar 497 Controller
• https://www.youtube.com/shorts/41nqHqlhCYw?feature=share
• Cleaning contacts on Meade Autostar handbox
• AutoStar 497 Firmware Update Steps

Enlaces

1. Cable #506
2. Meade #506 Connector Cable Set w/Astrofinder Software
3. Cable Meade ETX-60AT n.° 506 (foro)

Descripción

• El Meade #506 no es un simple cable “de pines”, sino un kit con convertidor integrado de la señal del puerto AUX al puerto serie del PC, pensado para mandos AutoStar #494 (ETX60/70/80, DS-2000, etc.).
• Incluye un cable 4‑pines (AUX) a 6‑pines con un conversor electrónico dentro, más un adaptador a RS‑232 DB9 para el PC.
• Solo es compatible con monturas Meade con controlador AutoStar #494 o modelos NGC sin motor; no sirve para AutoStar #497, AudioStar ni LX200 clásicos (esos usan el #505/#507).
• No se puede sustituir por un simple cable RJ‑9/RJ‑10/RJ‑12 hecho a mano, porque el #506 lleva electrónica que traduce el bus AUX a RS‑232.
• Los cables más comunes de Meade que se pueden clonar fácilmente son el #505 (para AutoStar #497) y el #507 (LX200), pero no equivalen eléctricamente al #506.
• Opciones prácticas de reemplazo
  • Buscar un kit original o compatible “Meade #506 Connector Cable Set / AstroFinder” en tiendas de astronomía o de segunda mano; suele venir descrito como “para AutoStar 494 / ETX‑70 / DS‑2000”.
  • Como alternativa real, mucha gente cambia el mando #494 por un AutoStar #497 o AudioStar y entonces usa el cable tipo #505 (este sí se puede hacer con un simple cable RJ‑10 a DB9).
  • ¿Solución casera?. Para clonar de verdad el #506 hay que replicar el conversor (hardware tipo microcontrolador o interfaz propietaria de Meade); no hay un esquema público oficial y los proyectos DIY que existen son electrónicos usando microcontroladores, no solo de cableado.

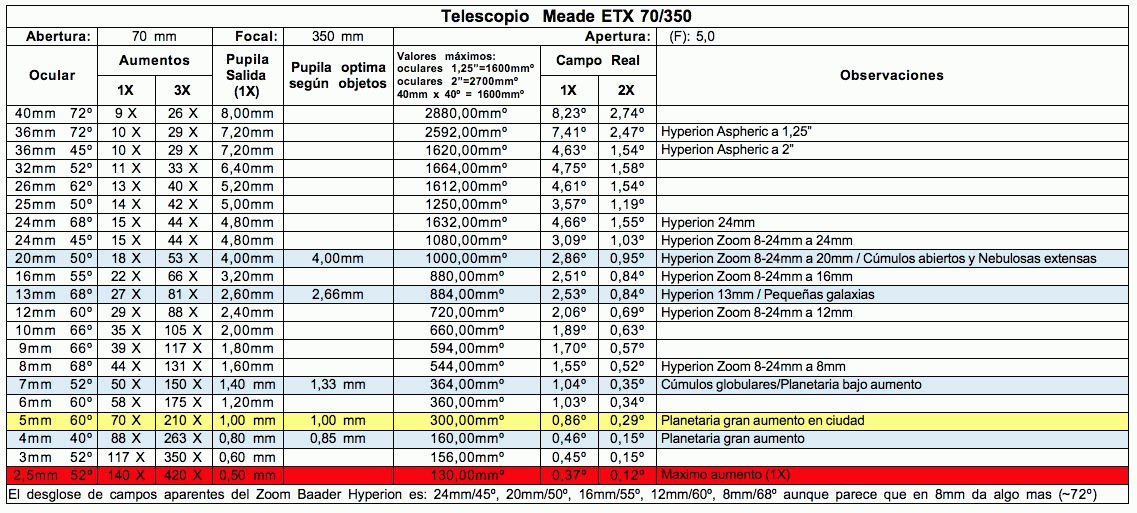

• En el Meade ETX 70, según los cálculos en función a la pupila de salida recomendada, los oculares mas adecuados son un 20mm, un 13mm, un 7mm y un 4mm, para obtener el máximo aumento se necesita un 2,5mm.
• El telescopio trae de serie un 25mm, 12mm y 4mm, ademas de una barlow de 3X, son oculares básicos y con poco campo aparente (es un acromático modificado con 40º de campo aparente), pero que pueden valer mientras nos hacemos con otros mejores.
• Otra opción en lugar de los 4 oculares recomendados, es coger un ocular zoom 8-24mm de cierta calidad, mas una barlow 3X, que nos proporcionara desde 15 a 44X sin barlow y de 44 a 131X con barlow 3X.
