[Bus I2C] Formatos de transferencia

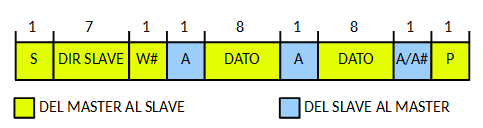

A continuación se muestran las posibles combinaciones de lectura y escritura dentro de una misma transferencia de datos.

En ellas debemos tener presentes las siguientes notas:

• Se pueden combinar diversos formatos de direccionamiento.
• Las decisiones para el mayor o menor acceso a las posiciones de las memorias debe ser tomada por el diseñador del dispositivo.
• Durante el primer byte de datos la posición de la memoria interna debe de ser escrita.
• Después de la condición Start si la dirección del esclavo es repetida los datos pueden ser transferidos.
• Cada byte es seguido por un reconocimiento-bit como indica los bloques en la secuencia.
• Una condición de Start inmediatamente seguida por una condición de Stop es un formato ilegal.
• Los dispositivos compatibles con el bus I2C deben poder reajustar su bus lógico a la recepción de una o más condiciones de Start.

• A: Reconocimiento ACK / A#: No reconocimiento, No ACK.
• S: Condición de inicio START / P: Condición de parada STOP.
• R: Modo lectura (1) / W#: Modo escritura (0).

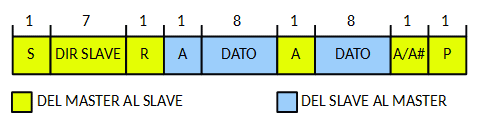

• En el momento del primer reconocimiento el master-transmisor se convierte en un master-receptor y el esclavo-receptor en un esclavo-transmisor.
• El primer reconocimiento es aun generado por el esclavo.
• La condición de stop es generada por el Master, el cual ha enviado previamente un no reconocimiento.

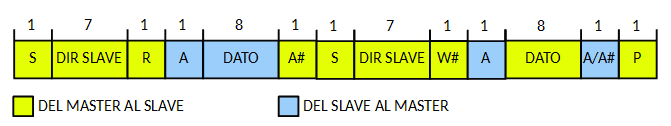

• Durante un cambio de dirección dentro de una transferencia, la condición de Start y la dirección del esclavo son ambos repetidos, pero con el bit R/W invertido. En el ejemplo lee un dato y luego escribe un dato.
• La segunda S es una condición de Inicio repetida. Si un Master-receptor envía una condición repetida de Start, previamente ha enviado un no reconocimiento.
