Sensor de color TCS3200: Descripción y código para Arduino
- Aclarar antes que este módulo no se comunica por I2C pero está incluido aquí por su relación con los sensores de color y el Arduino.
Chip de color TCS3200
- EL TCS3200 es un sensor óptico que permite detectar el color de un objeto ubicado en frente de él. Podemos conectarlo este sensor con facilidad a un autómata o procesador como Arduino.

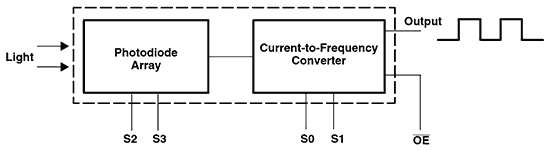

- Internamente, el TCS3200 está formado por una matriz de fotodiodos de silicona junto con un conversor de frecuencia, en un único integrado CMOS.
- La matriz dispone de 8 x 8 fotodiodos de 110 µm, de los cuales 16 tienen filtros azules, 16 verdes, 6 rojos, y 16 no tienen filtro. Los fotodiodos están distribuidos de forma que minimizan el efecto la incidencia no uniforme de la luz.
- La salida del TCS3200 es una onda cuadrada del 50% duty, cuya frecuencia es proporcional a la intensidad luminosa. La tensión de alimentación del sensor es de 2.7V a 5.5V.

- Frecuentemente el TCS3200 se distribuye en módulos que incorporan dos o cuatro LED de luz blanca y un protector de plástico. El objetivo de ambas medidas es minimizar los efectos de la iluminación ambiente en la medición.
- Pese a sus especificaciones y elementos para eliminar la luz ambiente, el TCS3200 no es capaz de medir de forma precisa el color RGB de un objeto, o la temperatura de color de una fuente luminosa.
- Sin embargo, podemos emplearlo para distinguir entre colores básicos. Por ejemplo, podemos emplearlo para reconocer el color de una tarjeta o un objeto, y guiar a un robot en un recorrido.
- Si buscas un sensor de color deberías mirar el TCS34725, un sensor RGB más moderno y avanzado que el TCS3200.
Montaje y código para Arduino
- El TCS3200 tiene cuatro entradas digitales S0, S1, S2, y S3, y una salida digital Out. Para conectarlo a Arduino necesitaremos emplear al menos 3 pines digitales.
- En primer lugar debemos alimentar el módulo conectando los pines Gnd y Vcc del TCS3200, respectivamente, a Gnd y Vcc de Arduino.

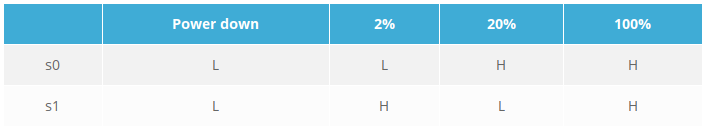

- Los pines S0 y S1 controlan la frecuencia de la salida y la desactivación del módulo. Los conectamos a dos salidas digitales, o podemos conectarlas a 5V si no queremos poder apagar el módulo.

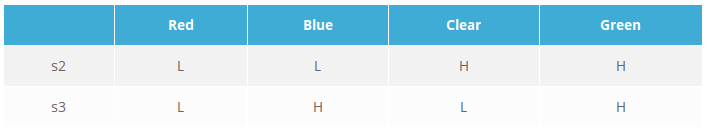

- Por otra parte, los pines S2 y S3 seleccionan el color a medir. Deberemos conectarlos a dos salidas digitales de Arduino.

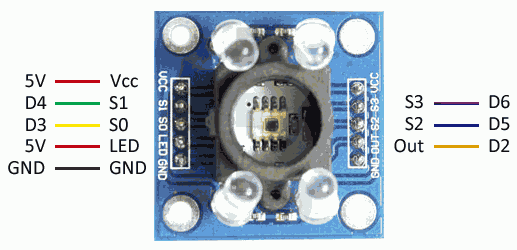

- Finalmente, conectamos la salida del sensor Out a una entrada digital de Arduino por lo que la conexión empleando los pines, sería la siguiente.

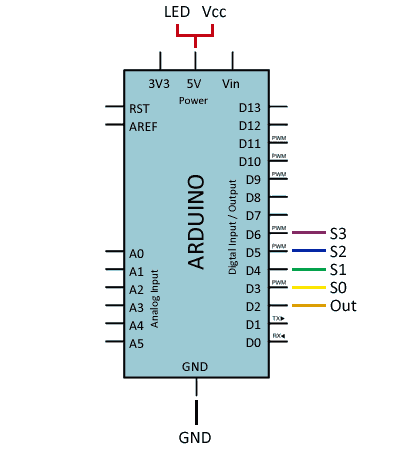

- Mientras que la conexión, vista desde Arduino, sería la siguiente.

- Código. En el siguiente ejemplo realizamos la lectura del TCS3200.
- Para ello empleamos la función
PulseInpara determinar la duración del pulso recibido por el sensor. - Realizamos el proceso para cada color, y empleamos los valores obtenidos para clasificarlo como rojo, azul o verde.
- ejm_tcs3200.ino
//VCC——5V //GND——GND //S0——D3 //S1——D4 //S2——D5 //S3——D6 //OUT——D2 const int s0 = 8; const int s1 = 9; const int s2 = 12; const int s3 = 11; const int out = 10; byte countRed = 0; byte countGreen = 0; byte countBlue = 0; void setup() { Serial.begin(9600); pinMode(s0, OUTPUT); pinMode(s1, OUTPUT); pinMode(s2, OUTPUT); pinMode(s3, OUTPUT); pinMode(out, INPUT); digitalWrite(s0, HIGH); digitalWrite(s1, HIGH); } void loop() { getColor(); Serial.print("Red: "); Serial.print(countRed, DEC); Serial.print("Green: "); Serial.print(countGreen, DEC); Serial.print("Blue: "); Serial.print(countBlue, DEC); if (countRed < countBlue && countGreen > 100 && countRed < 80) { Serial.println(" - Red"); } else if (countBlue < countRed && countBlue < countGreen) { Serial.println(" - Blue"); } else if (countGreen < countRed && countGreen < countBlue) { Serial.println(" - Green"); } else { Serial.println("-"); } delay(300); } void getColor() { digitalWrite(s2, LOW); digitalWrite(s3, LOW); countRed = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH); digitalWrite(s3, HIGH); countBlue = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH); digitalWrite(s2, HIGH); countGreen = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH); }
