[I2C] Sensor de color TCS34725: Descripción y código para Arduino

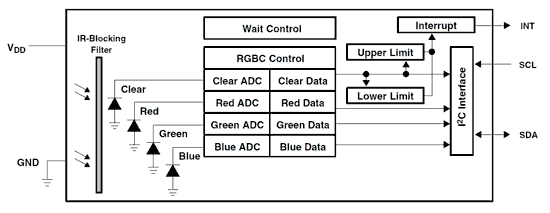

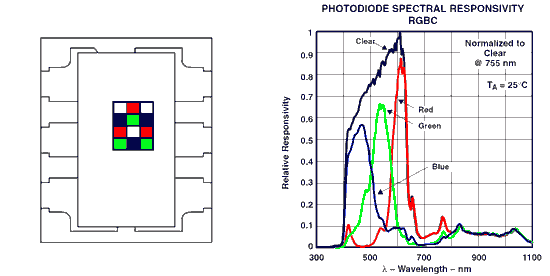

Chip de color TCS34725

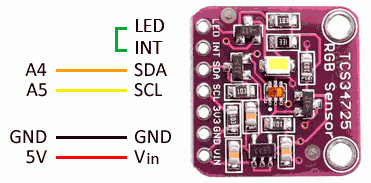

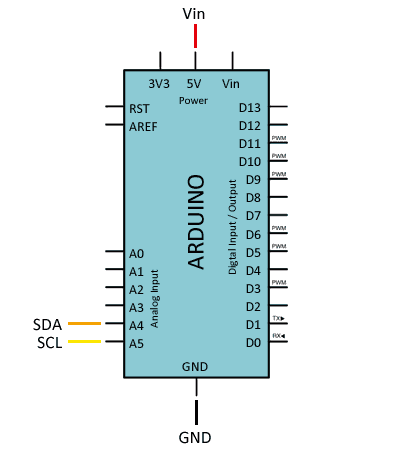

Montaje y código para Arduino

Ejemplo 1: Leer valores RGB Ejemplo 2: Clasificar colores Ejemplo 3: Clonar color en tira WS2812B

Ejemplo 1
  • En este primer ejemplo, muy sencillo, leemos los valores del sensor y los mostramos por puerto serie para su visualización.



tcs34725_rgb.ino
#include <Wire.h>
#include "Adafruit_TCS34725.h"

/* Initialise with default values (int time = 2.4ms, gain = 1x) */
// Adafruit_TCS34725 tcs = Adafruit_TCS34725();

Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_700MS, TCS34725_GAIN_1X);

void setup(void) {
  Serial.begin(9600);

  if (!tcs.begin())
  {
    Serial.println("Error al iniciar TCS34725");
    while (1) delay(1000);
  }

}

void loop(void) {
  uint16_t r, g, b, c, colorTemp, lux;

  tcs.getRawData(&r, &g, &b, &c);
  colorTemp = tcs.calculateColorTemperature(r, g, b);
  lux = tcs.calculateLux(r, g, b);

  Serial.print("Temperatura color: "); Serial.print(colorTemp, DEC); Serial.println(" K");
  Serial.print("Lux : "); Serial.println(lux, DEC);
  Serial.print("Rojo: "); Serial.println(r, DEC);
  Serial.print("Verde: "); Serial.println(g, DEC);
  Serial.print("Azul: "); Serial.println(b, DEC);
  Serial.print("Clear: "); Serial.println(c, DEC);
  Serial.println(" ");
  delay(1000);
}
Ejemplo 2
  • En el segundo ejemplo, vamos a leer los valores RGB e intentar determinar el color que estamos leyendo. Para que sea más sencillo convertimos los valores RGB a HSV con la librería ColorConverter.
  • Para determinar el color empleamos el Hue del color medido. Para un ajuste fino será necesario calibrar el sensor ensayando colores y ajustando los valores de los condicionales.



tcs34725_clasificar.ino
#include <Wire.h>
#include "Adafruit_TCS34725.h"
#include "RGBConverterLib.h"

Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_1X);

void setup()
{
  Serial.begin(9600);


  if (!tcs.begin())
  {
    Serial.println("Error al iniciar TCS34725");
    while (1) delay(1000);
  }
}

void loop()
{
  uint16_t clear, red, green, blue;

  tcs.setInterrupt(false);
  delay(60); // Cuesta 50ms capturar el color
  tcs.getRawData(&red, &green, &blue, &clear);
  tcs.setInterrupt(true);

  // Hacer rgb medición relativa
  uint32_t sum = clear;
  float r, g, b;
  r = red; r /= sum;
  g = green; g /= sum;
  b = blue; b /= sum;

  // Escalar rgb a bytes
  r *= 256; g *= 256; b *= 256;

  // Convertir a hue, saturation, value
  double hue, saturation, value;
  RGBConverterLib::RgbToHsv(static_cast<uint8_t>(r), static_cast<uint8_t>(g), static_cast<uint8_t>(b), hue, saturation, value);

  // Mostrar nombre de color
  printColorName(hue * 360);

  delay(1000);
}

void printColorName(double hue)
{
  if (hue < 15)
  {
    Serial.println("Rojo");
  }
  else if (hue < 45)
  {
    Serial.println("Naranja");
  }
  else if (hue < 90)
  {
    Serial.println("Amarillo");
  }
  else if (hue < 150)
  {
    Serial.println("Verde");
  }
  else if (hue < 210)
  {
    Serial.println("Cyan");
  }
  else if (hue < 270)
  {
    Serial.println("Azul");
  }
  else if (hue < 330)
  {
    Serial.println("Magenta");
  }
  else
  {
    Serial.println("Rojo");
  }
}
Ejemplo 3
  • En el último ejemplo, vamos a usar una tira Led RGB WS2812b para “clonar” el color que leemos en el sensor de color.
  • El ejemplo es muy simple, por un lado leemos el color con el TCS34725. Por otro, usamos la librería Fastled para hacer un efecto estela en la tira WS2812b. La tabla de conversión gamma adapta los colores leídos a la percepción de color que tiene el ojo humano.



tcs34725_clonar.ino
#include <Wire.h>
#include "Adafruit_TCS34725.h"
#include "FastLED.h"
FASTLED_USING_NAMESPACE

#define DATA_PIN    6
#define LED_TYPE    WS2812
#define COLOR_ORDER GRB
#define BRIGHTNESS    250
#define FRAMES_PER_SECOND 250

Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_1X);

const unsigned long INTERVAL = 2000;
const int NUM_LEDS = 16;
CRGB leds[NUM_LEDS];

byte gammatable[256];

float r, g, b;

void setup()
{
  Serial.begin(9600);

  if (!tcs.begin())
  {
    Serial.println("Error al iniciar TCS34725");
    while (1) delay(1000);
  }

  delay(1000);
  FastLED.addLeds<LED_TYPE, DATA_PIN, COLOR_ORDER>(leds, NUM_LEDS);
  for (int i=0; i<256; i++)
  {
      float x = i;
      x /= 255;
      x = pow(x, 2.5);
      x *= 255;
      gammatable[i] = x;
  }
}


void loop()
{
  readColor();
  calculateLeds();
  FastLED.show();
  FastLED.delay(1000 / FRAMES_PER_SECOND);
}

void readColor()
{
  uint16_t clear, red, green, blue;

  tcs.setInterrupt(false);
  delay(60);
  tcs.getRawData(&red, &green, &blue, &clear);
  tcs.setInterrupt(true);

  uint32_t sum = clear;
  r = red; r /= sum;
  g = green; g /= sum;
  b = blue; b /= sum;

  r *= 256;
  g *= 256;
  b *= 256;
}

void calculateLeds()
{
  fadeToBlackBy(leds, NUM_LEDS, 20);

  uint8_t pixel;
  unsigned long tCurrent = millis();
  pixel = (tCurrent % INTERVAL) * NUM_LEDS / INTERVAL;
  leds[pixel] = CRGB(gammatable[(int)r], gammatable[(int)g], gammatable[(int)b]);
}
