[LAB] Tester: Cualidades

Hay cuatro categorías principales en estos equipos: CAT I, CAT II, CAT III y CAT IV. En general, cuanto más alta es la categoría, más cerca está el instrumento del origen de la instalación y mayor es la energía de los transitorios que puede soportar con seguridad. Los equipos de una determinada categoría son compatibles con categorías inferiores.

CAT I
- Uso. Diseñada para circuitos electrónicos protegidos, como mediciones en placas de circuito o equipos sin conexión directa a la red eléctrica.
- Máximo impulso típico: 600 V (voltaje de pico de 2,5 kV).
- Aplicaciones: Laboratorios, pruebas de bajo voltaje en electrónica.
- Características: Baja protección contra transitorios; no apta para redes de potencia.
CAT II
- Uso. Para circuitos monofásicos conectados a la red, como electrodomésticos, herramientas portátiles o tomas residenciales.
- Máximo impulso típico: 1.000 V (voltaje de pico de 4 kV).
- Aplicaciones: Distribución residencial, medición de enchufes o extensiones.
- Características: Soporta transitorios de aparatos con capacitores; fusibles internos mejorados.
CAT III
- Uso. Para instalaciones fijas en distribución trifásica, incluyendo iluminación comercial, motores polifásicos o paneles industriales.
- Máximo impulso típico: 1.000 V (voltaje de pico de 6-8 kV).
- Aplicaciones: Cableado interior de edificios, disyuntores, maquinaria industrial o fotovoltaica.
- Características: Alta resistencia a picos de voltaje; sondas reforzadas y aislamiento doble; ideal para electricistas profesionales.
CAT IV
- Uso. Nivel superior para el origen de la instalación, como contadores o exteriores.
- Máximo impulso típico: 1.000 V (voltaje de pico de 8 kV).
- Aplicaciones: Líneas de entrada, medidores o exteriores.
- Características: Máxima protección.

Enlaces

La notación ±(0,8% rdg + 2 dgt) indica la máxima incertidumbre o error que tiene la medida de un multímetro en un cierto rango, bajo las condiciones de temperatura y humedad especificadas. [fluke](https://www.fluke.com/es-es/informacion/blog/multimetros-digitales/exactitud-precision)

Qué significa cada parte

0,8% rdg
- Es un error relativo sobre el valor leído (reading).
- Significa que al valor medido se puede sumar o restar hasta el 0,8% de esa lectura. [twilight](https://twilight.mx/manuales/CM-DT9918T-23-CM-DT9918.pdf)
- Ejemplo: Si medimos 100,0 V, el error relativo sería (0,8 % * 100,0) = 0,8 V
+2 dgt (o +2 digit)
- Es un error absoluto en el último dígito que muestra la pantalla.
- Depende de la resolución del rango (por ejemplo, 0,1 V, 1 mV, 0,1 mΩ, etc.). [reddit](https://www.reddit.com/r/AskElectronics/comments/mb798y/dumb_question_what_means_the_digits_in_the/)
- Si el multímetro muestra 100,0 V y el último dígito es 0,1 V, entonces 2 dgt son (2 * 0,1) = 0,2 V.

Ejemplo práctico 1

Si el multímetro marca 100,0 V en un rango donde el último dígito es 0,1 V y la precisión es ±(0,8% rdg + 2 dgt):
- Error relativo: (0,8 % * 100,0) = 0,8 V
- Error por dígitos: (2 * 0,1) = 0,2 V
- Error total máximo: 0,8 + 0,2 = 1,0 V
Es decir, el valor real está entre 99,0 V y 101,0 V aproximadamente, bajo las condiciones normales de uso. [molgar](https://www.molgar.com/assets/documentos/productos/manuales/mul001_manual.pdf)

Ejemplo práctico 2

Para un rango de 4 V (escala máxima) y resolución de 0,001 V (1 mV, equivalente a 1 dígito en este rango), el error se calcula así:
- Parte porcentual: 0.8% de la lectura. Si mides 3 V, es 0.8% × 3 V = 0.024 V.
- Parte de dígitos: 2 dígitos × resolución = 2 × 0.001 V = 0.002 V.
- Error total: ±(0.024 V + 0.002 V) = ±0.026 V.
El valor real está entre lectura -0.026 V y lectura +0.026 V (ej.: si lees 3.000 V, entre 2.974 V y 3.026 V)
Esta precisión es típica en multímetros de gama media para CC, donde %rdg domina en lecturas altas y dgt en bajas (cerca de 0 V).
Para calibraciones precisas, sumar estos errores a la resolución para estimar incertidumbre total.

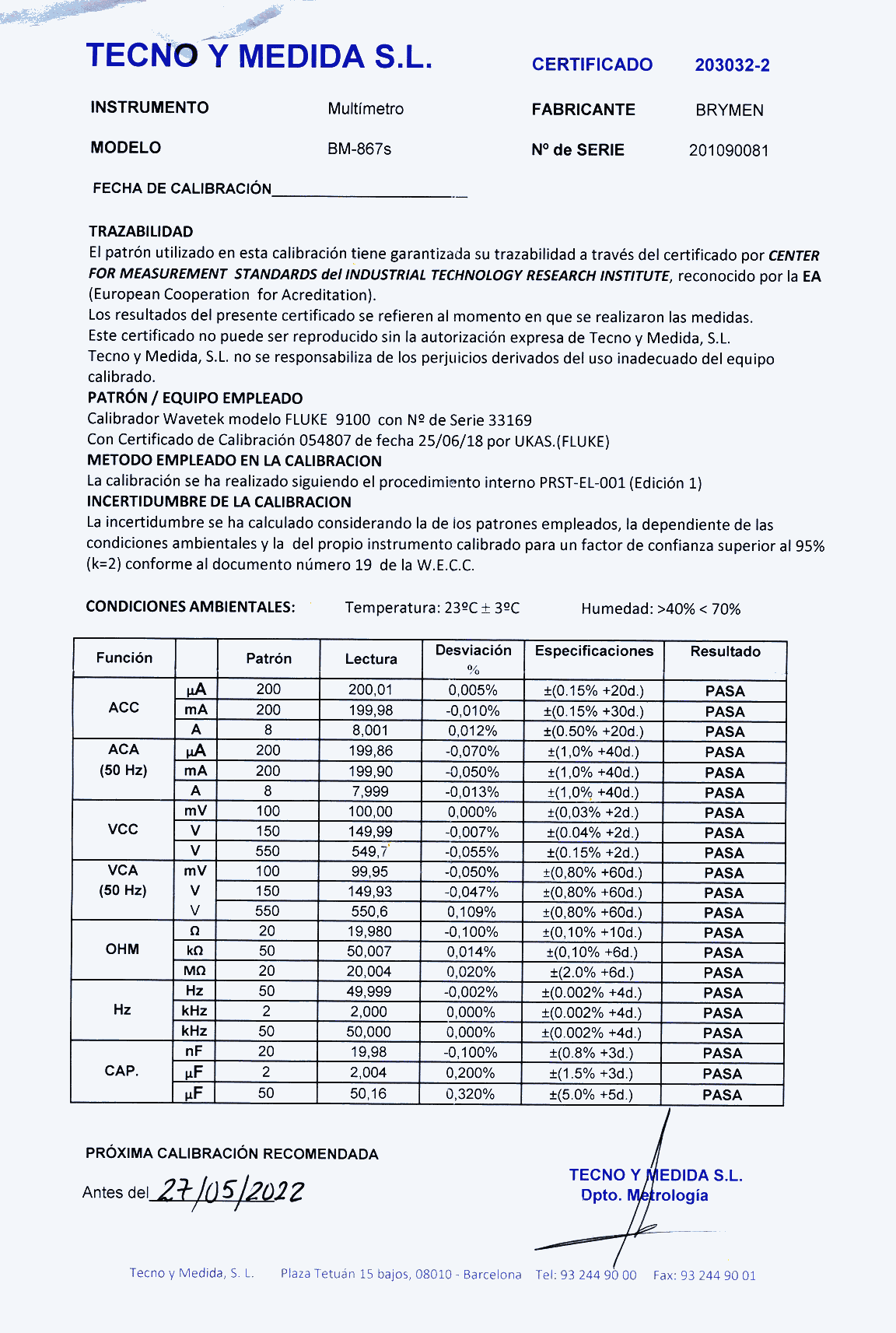

Ejemplo práctico 3. Un polímetro de 19999 cuentas con precisión ± (0.05%rdg+3) para un rango de 19,999 V.

La expresión ±(0.05% rdg + 3) describe el error máximo de medida del multímetro para ese rango de tensión, y hay que interpretarla en dos partes: el porcentaje sobre la lectura y los dígitos extra.
Qué significa cada parte
- 0.05% rdg: es un error porcentual aplicado sobre el valor que ves en la pantalla (la lectura). Por ejemplo, si el multímetro marca 10,000 V, el error “porcentual” será: 10,000 V * 0,05 % = 0,005 V o sea 5 mV de error debido a la tolerancia del 0,05%.
- +3: indica que hay que añadir ±3 cuentas (dígitos) en el último dígito del display. Como el rango es 19,999 V con 19999 cuentas, el incremento mínimo por dígito es 1 mV (0,001 V). Entonces, esos 3 dígitos suponen ±3 mV de error adicional.
Error total en la práctica
- Para un valor medido V_lect (por ejemplo 10,000 V):
  - Error porcentual: V_lect * 0,0005
  - Error en cuentas: ±3 mV
- El error total absoluto es:
  - ΔV=±(V_lect * 0,0005 + 0,003 V)
  - Para V_lect = 10,000 V: ΔV= ±(0,005 V + 0,003 V) = ±0,008 V , o sea, el valor real estaría entre 9,992 V y 10,008 V.
Relación con el rango 19,999 V y 19999 cuentas
- El display de 19,999 V con 19999 cuentas significa que la resolución mínima es 1 mV en este rango.
- Por tanto, el “+3” siempre se traduce a ±3 mV en este rango, porque cada dígito final es 1 mV.
En resumen: cualquier lectura en este rango de tensión tiene un error máximo de ±(0,05% de lo que marca el display + 3 mV) respecto al valor real.
En este caso, esta precisión es propia de multímetros de calidad profesional, adecuada para calibraciones y mediciones electrónicas delicadas. Esta especificación supera ampliamente los multímetros básicos (±1-3%) y se acerca a equipos de laboratorio o industriales de marcas como Fluke.
